无人机1:1000大比例尺测图案例
项目背景
人员要求高:高效率的固定翼无人机对操作人员要求很高,需要接受专业的培训,并且操作比较复杂,短期内难以投入作业;
雾霾影响:当地受到雾霾影响,有效航测时间有限。
数据精度1:1000: 航测精度1:1000容易实现,但是工程测量1:1000很难实现。
地形复杂: 地处山区,高低起伏,无法找到合适的起飞场地,一般固定翼飞机无法起飞。
像控点布设困难:山区地形复杂,像控点很难布设,一个地方直线距离不足200米却需要走2-3个小时,像控点布设非常困难。
如何克服以上困难?
经过测试与比较,华测凭借着优质的产品与服务脱颖而出,A公司最终选择与华测进行合作,共同完成此次航测项目。

技术优势

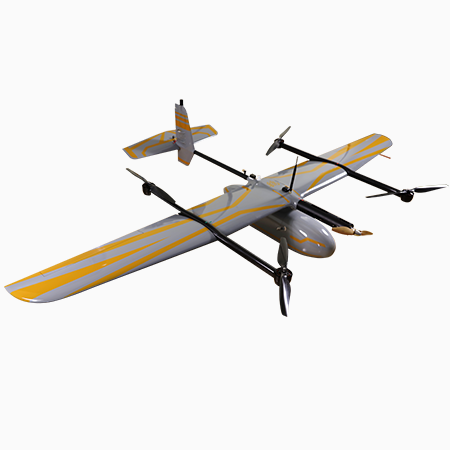

此次航测任务落在了华鹞P310航测无人机身上,采用最新硬件配置的P310垂直起降无人有哪些优势?

人员要求低:华鹞首推一键规划,10秒起飞,全程智能化操作,大大降低对人员的要求
效率高:10分钟起飞前准备,4200万全画幅检定相机,全套设备单人携带,最大程度上节约时间,在有限的时间更高效的完成采集工作
精度高:华鹞P310垂直起降无人机采用外环导航控制,基于总能量的控制算法,保证高精度的航迹控制
垂直起降,任性起飞: 华鹞采用垂直起降,不需要跑道或者弹射架,保证它能在山区、丘陵、丛林等复杂地形和建筑物密集的区域作业
所需像控点少: 华鹞加载PPK模块,通过自主研发CGO软件,可实现90%相控点减少,2000以下比例尺单架次仅需5个点
解决方案
1.利用稳定的低空飞行器(华鹞垂直起降无人机)和检定合格的数码相机(索尼A7R)及GPS定位系统,对测绘范围进行全覆盖航空摄影,获取地面影像数据;<br/>
2.平面采用四等GPS平面控制网GPS静态测量,高程采用四等水准方法联测施测的四等GPS. 以布设的四等控制网为基础,利用省卫星定位连续运行参考站网络系统采集像片控制点; 相控点布设<br/>
3.内业利用空三解算软件进行空三加密;利用全数字 立体测图设备及软件进行地物、地貌全要素数据采集,经外业调绘、补测,由内业使用专业制图软件进行数据编辑等工作,获取1:1000数字线划图(DLG);<br/>
4.利用立体采集的DLG数据,经过添加特征点、线,构TIN、编辑等工作,获取数字高程模型(DEM);<br/>
5.利用DEM数据,通过对航摄影像进行微分纠正、重采样, 镶崁、拼接、影像调整、裁切等工作,制作数字正射影像(DOM),最终将测区全部数据按照统一的数据标准进行建库,在规定时间内完成了整个航测项目。<br/>
